一、概述：

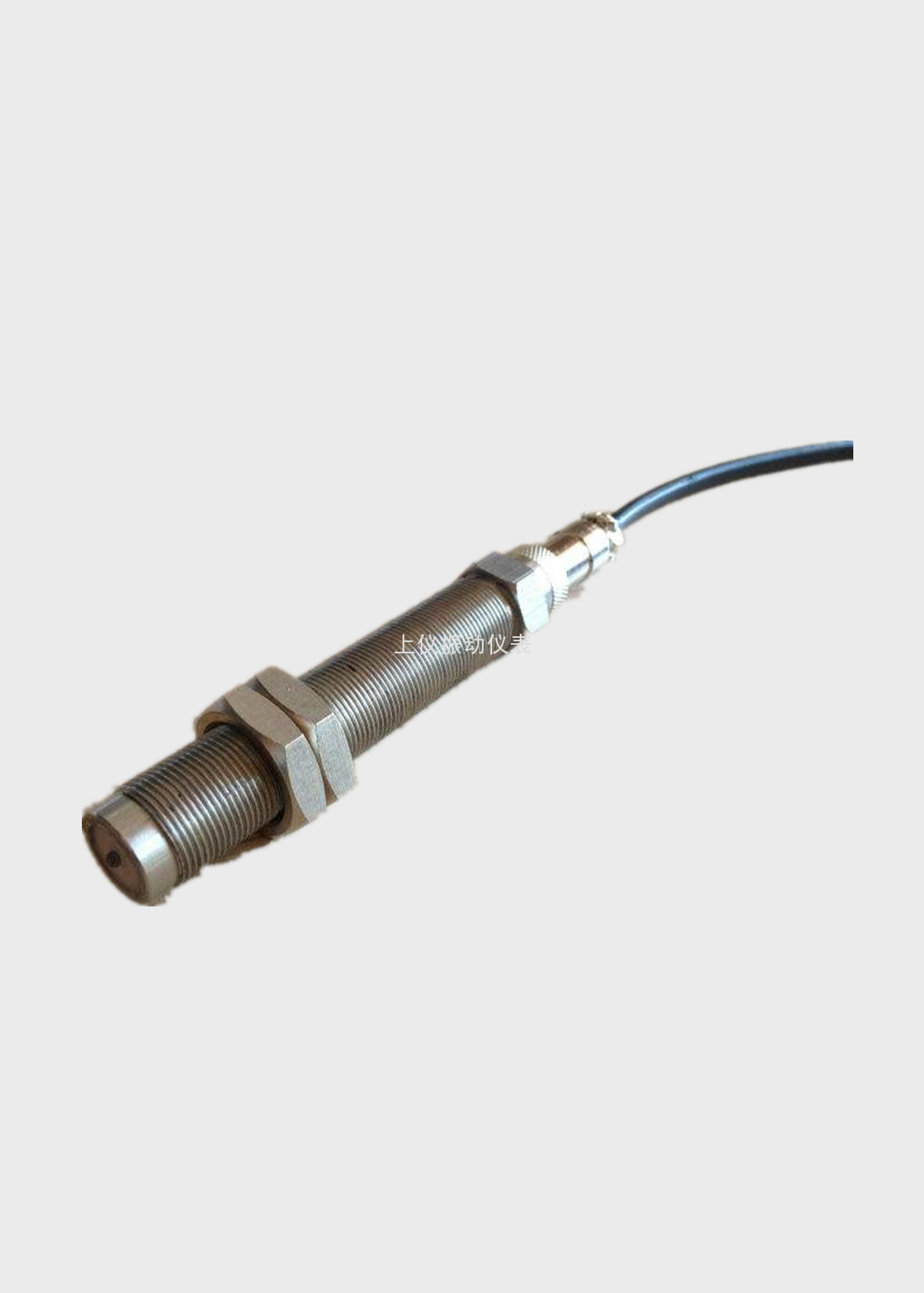

转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、技术参数

1、 输出波形：近似正弦波（≥50r/min时）

2、 输出信号幅值：

        50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

　　　　被测齿轮模数　m = 2

                  齿轮  Z = 60

                 材料  电工钢

　　　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、 测量范围：0～20kHz

4、 使用时间：连续使用

5、 工作环境：温度 -20～+ 150℃

6、 输出形式：插拔式航插链接.

 7、外形尺寸： M16X1

   8、重量：约120g（不计输出导线）

三、出线方式：高温线输出

四、使用注意事项：

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙以提高输出信号幅值。

　五、配件

　　　１、转速传感器　　　　　　　　　　      １只

　　　２、电缆线　　　　　　　　　　      　 2米

　　　３、说明书 　　　　　　　　　　      　１份

    ４、合格证　　　　　　　　　　      　１份　

六、选型说明

SA-G9200-A□□-B□□-C□□-D□□

A: 螺纹规格

01: M10×1； 02: M16×1； 03: M12×1；

04: M14×1.5； 05: M30×2； 06: 3/8~24；

07: 1/2~20； 08: 5/4~12； 09: 特殊定做

D: 壳体长度

50: 50mm； 80: 80mm；

120: 120mm；  ……

E: 引线方式

00（K）:直接引线（K铠装）；

01: 航空插头

D:电缆长度

01: 1m；     02: 2m；

03: 3m；       ……
