产品详情
产品名称:

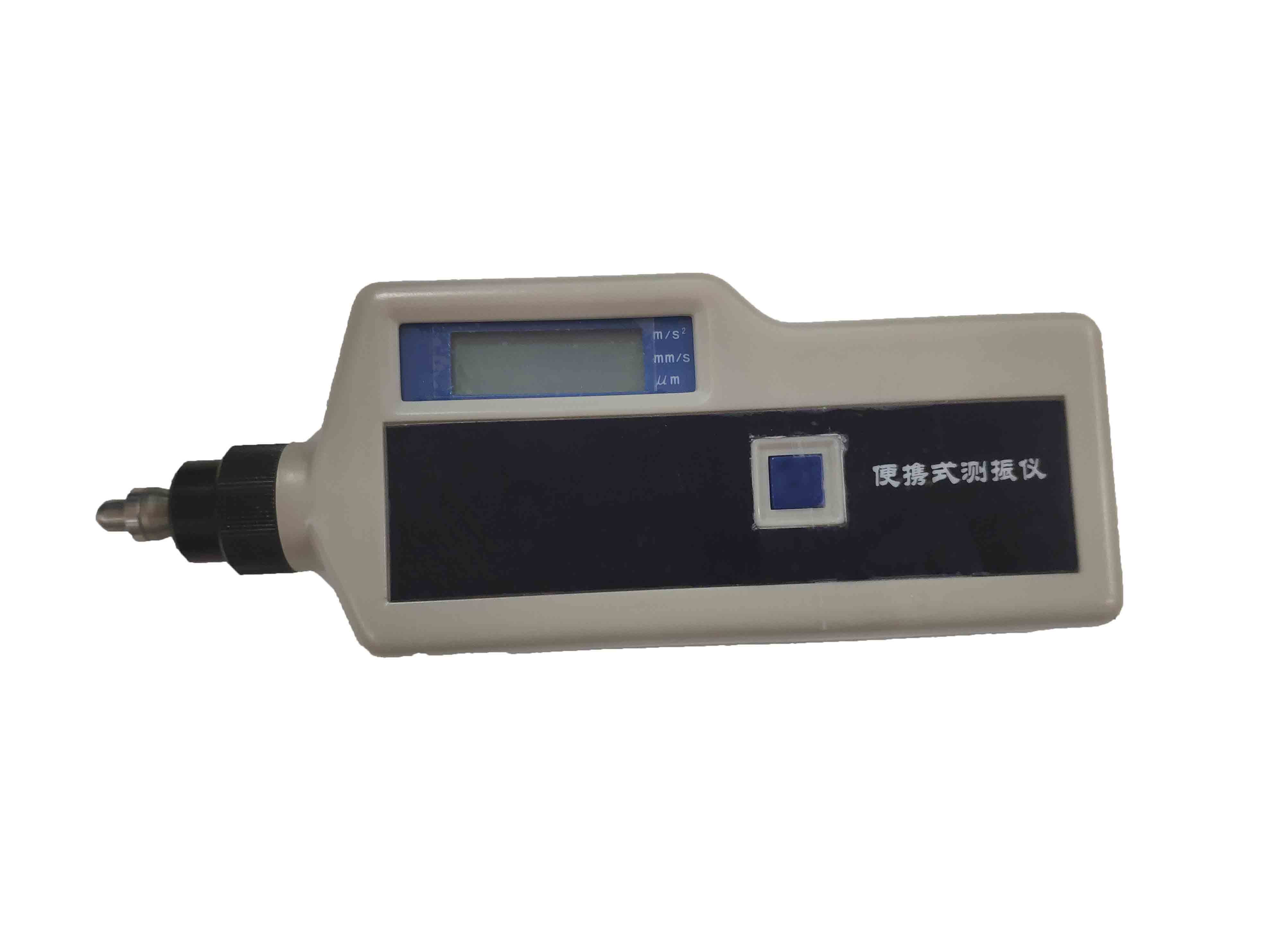

SA-5500便携式测振计
产品简介:

便携式测振仪体积小、重量轻、结构紧凑,仪器集多通道振动采集、红外测温、激光测速、手抄、电子标签等功能于一体,既满足了便携式采集的要求,实现了强大的现场数据采集和机器故障分析功能,另外对点检人员的到位时间进行记录存储,选配路径识别系统,自动识别被测机器编号,便于点检定位;支持网络化数据管理与分析诊断功能,

产品详情

主要特点

编辑
振动测试是实现设备状态与故障诊断的重要手段,手持式测振计的使用提高了生产安全、生产质量和生产效率。因此对手持式测振仪的研究有着重要意义和实用价值。本文分析了振动测试仪发展及国内外振动测试系统的发展状况,针对测振计存在系统功能单一,或者价格昂贵等局限性,结合单片机的应用着重研制精度高、体积小、功能强、抗干扰强、成本低的手持式测振计。主要进行了以下几个方面的工作:1.根据手持测振仪的总体设计方案,给出了电路方框图并利用Protel99SE软件Layout PCB具体电路,并对电路重要参数进行了分析计算。在硬件和软件两方面都采取了各种抗干扰措施,保证了测量的精度,提高了仪器的可靠性。2.全面了解振动测振系统,在现有压电式加速度传感器、电荷放大器测振系统的基础上,设计了手持式内置微型双电荷放大器和频率补偿电路的一体化手持测振仪。3.在数据处理中采用ZOOMFFT算法,提高了测量的精度;采用了嵌入式系统的原理创建数据文件存储系统,提高读取速度,节省了单片机RAM的空间;通讯采用USB接口,极大提高了数据传输的速度,并为二次开发提供了良好的基础。
1、测振仪设计先进,具有功耗低、性能可靠、造型美观、使用携带极为方便的特点。
2、按国标制造,测量值与国际振动烈度标准(ISO2372)比对可直接判断设备运行状态。
3、高可靠性的环形剪切加速度传感器,性能远远优于压缩式传感器。
4、具有高低频分档功能,在振动测量时,便于识别设备故障类型。
5、备有信号输入功能,配接温度传感器,即可测量温度。
6、备有信号输出功能,选配专用耳机,兼具设备听诊器功能;配接示波器、可用来监测、记录振动信息。
7、按振动传感器与主机的连接方式分为一体式和分体式供您选择。
8、适用于各类机械的振动、温度测量。

手持式测振计

手持式振动计系根据国标系列测试标准和仪器标准而设计,电路设计先进,全部采用集成电路,电荷变换级置于探头内,从而具有噪声小、抗干扰,可以用粗电缆连接等优点。

使用方法

编辑
1、测振表测点选择:利用测振表,对主要设备的轴承及轴向端点进行测试,并配有现场检测记录表,每次的测点必须相互对应。
2、测量周期:在设备刚刚大修后或接近大修时,需两周测一次;正常运行时一个月测一次;如遇所测值与上一次测值有明显变化时,应加强测试密度,以防突发事故而造成故障停机。
3、测量值判定依据:参照国际标准ISO2372。
转速:600~1200r/min,振动测量范围:10~1000Hz。通常在设备正常运行时,其检测速度值在4.5~11.2mm/s(75kW以上机组)范围为监控使用,超过7.1mm/s以上就要考虑安排大修理。这个数值的确定除考虑设备电机容量外,还要考虑工作连续性强、安全可靠性高等方面。总之,测振表与其它检测仪器配合使用,有利对设备的运行状态进行分析。如测振表与油质分析仪、电动机故障检测仪、对中仪等仪器配合使用,能更准确地判断设备的运行情况。

技术指标:
1、测量范围:振动位移(P-P): 0~1999μm
振动速度(RMS):0~199.9mm/s
振动加速度( O-P) :0~199.9m/s2
2、幅值测量误差:
[1] 频响范围与幅值误差:
振动位移(P-P): 10~500Hz,≤±5%
振动速度(RMS): 10~500Hz,≤±5%
振动加速度(O-P):10~1000Hz,≤±10%
[2] 幅值线性误差:
振动位移(P-P):0~20μm,≤±10% >20μm,≤±5%
振动速度(RMS): 0~2.0mm/s, ≤±10% >2.0mm/s,≤±5%
振动加速度(O-P):0~2.0m/s2, ≤±10%>2.0m/s2,≤±5%
3、低电压指示:电池电压低于5.5V,显示低压提示符,此时应更换电池。
4、数据保持时间:当松开测量键后,测量的数据能保持一分钟。
5、示值波动:示值指示波动不大于一个分辨率。
6、使用环境:环境温度:0~40℃  相对湿度:≤80%
大气压力:75~106Kpa
7、尺寸:185(H)×68(W)×30(D)mm
8、重量:230g(含电池)
