SA-2-TH振动速度传感器是利用磁电感应原理把振动信号变换成电信号它主要由磁路系统、惯性质量、弹簧尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件），用弹簧元件悬挂于壳上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接即可显示振动速度或位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。
产品详情
一、基本参数
● 灵敏度：20mV/mm/s，30mV/mm/s
● 频响：4.5Hz-1000Hz（垂直、水平、通用）
10Hz-1000Hz（垂直、水平）
2Hz-300Hz（垂直、水平）
● 自振频率：10Hz（10-1000Hz）
● 测量误差：10-300Hz <3%
100-300Hz <2%
300-1000Hz <5%
● 可测振幅：≤2mm（P-P）
● 最大加速度：10g
● 测量方向：垂直、水平、通用
● 分辨率：0.05%
● 温 漂：≤0.1%/℃
● 使用环境：温度-40℃-100℃（-40℃-150℃特殊定做）
相对湿度≤90%
● 防护等级：IP68
● 重 量：约280g
● 外壳材料：不锈钢（可按用户要求改用其他材料）
二、外形图示
图2.外形图
一、安装
● 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M8×1.5螺钉磁座吸附在被测壳体上，然后将传感器拧在上面拧紧即可。
● 安装尺寸及规范：参看图3（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。
● 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2”和“3、4”分别短接并用。“1、2”作为传感器讯号输出的A端，“3、4”作为B端，与其他设备连接时，A、B端可互换，不用区分。连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端接地。传感器的安装本厂配用M10*1.5的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理
A）护横向传感器挡板示意图

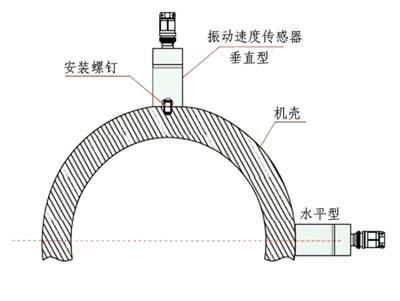

B）安装方式示意图
C) 磁场屏蔽罩示意图（或防护罩）
图1.速度传感器的安装及防
SA-2-T-A□□-B□□- C□□- D□□- E□□- F□□
A安装方向：
01.水平；02.垂直；03.通用
B灵敏度：
20.20mV/mm/s；30.30mv/mm/s
C安装螺纹
01.M10×1.5； 02.M5×0.8；03.M8×1.25； 04.1/4-28； 05.磁座；06.特殊定做
D电缆长度：
01.1m；02.2m；03.3m；……
E引线方式
00（K）.直接引线（K代表带铠装）；01.航空插头
F频响
00. 10-1000Hz（垂直、水平、通用）；01. 4.5-1000Hz（垂直、水平）；
02. 2-300Hz（垂直、水平）
注意事项：传感器应防止剧烈碰幢和敲打。
