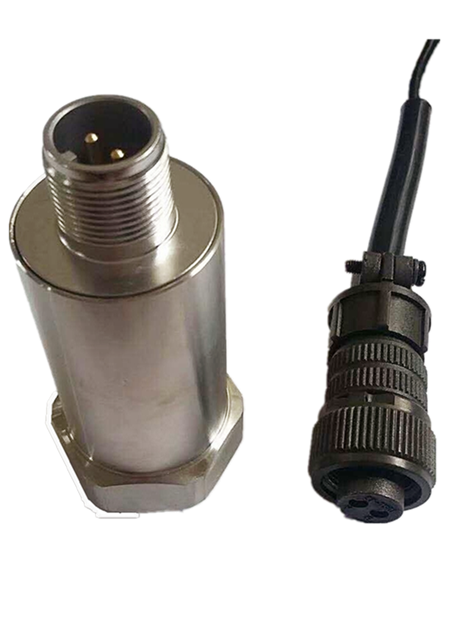

SA-330505低频振动传感器，主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的绝对振动。它的输出电压信号与振动幅值成正比。
产品详情
主要技术参数：
1. 测量范围：0-100mm/s（可选） ※ 0-50g ※ 0-100um
2. 输出电流：4-20mA或RS485
3. 响应频率: 0.2-20000HZ
4. 速度方向：从底部到传感器（正向）
5. 环境温度：-30℃-+85℃(高温特殊定制)
6. 供电电压：12V-28V
7. 壳体材料：不锈钢
8. 重 量: 110克
9. 安装螺纹：M5，M10*1.5螺纹或磁吸座（或特殊定做）M10*1
10. 压电材料：PZT-5
11. 输出方式：两线制 ；（一根线供电+24V，一根线4-20mA信号输出）
二）外形尺寸参数
选型手册
A □□ 测量类型
0 1 速度量(mm/s) 0 2 加速度量(g) 0 3 位移量(μm)
B □□ 量程范围
序号
B 量程 A 测量类型 | 0 1 速度量 (mm/s) | 0 2 加速度量 (g) | 0 3 位移量 (μm) |
0 1 | 0 - 10 | 0 - 10 | 0 - 100 |
0 2 | 0 - 20 | 0 - 20 | 0 - 200 |
0 3 | 0 - 30 | 0 - 30 | 0 - 300 |
0 4 | 0 - 40 | 0 - 40 | 0 - 400 |
…… | …… | …… | …… |
C □□ 安装方式
0 1 M10 × 1.5；
0 2 M5× 0.8；
0 3 M8 × 1.25；
0 4 M1/4× 28；
0 5 磁座。
06 磁座安装
07:M10*1
D □□ 引线
A : 端子输出；
B: 直接引线；
0 1 1米电缆；
0 2 2米电缆；
0 3 3米电缆；
… …
E □□ 铠装
0 0 带铠
0 1 不带铠
实例：SA330505-A（03）-B（02）-C（02）-D （A04）-E（00 ）
表示：测量类型--是位移型，量程---0 - 200 μm，安装方式----M10 × 1.5，引线方式---端子输出4米电缆线，带铠装。
