产品详情
产品名称:

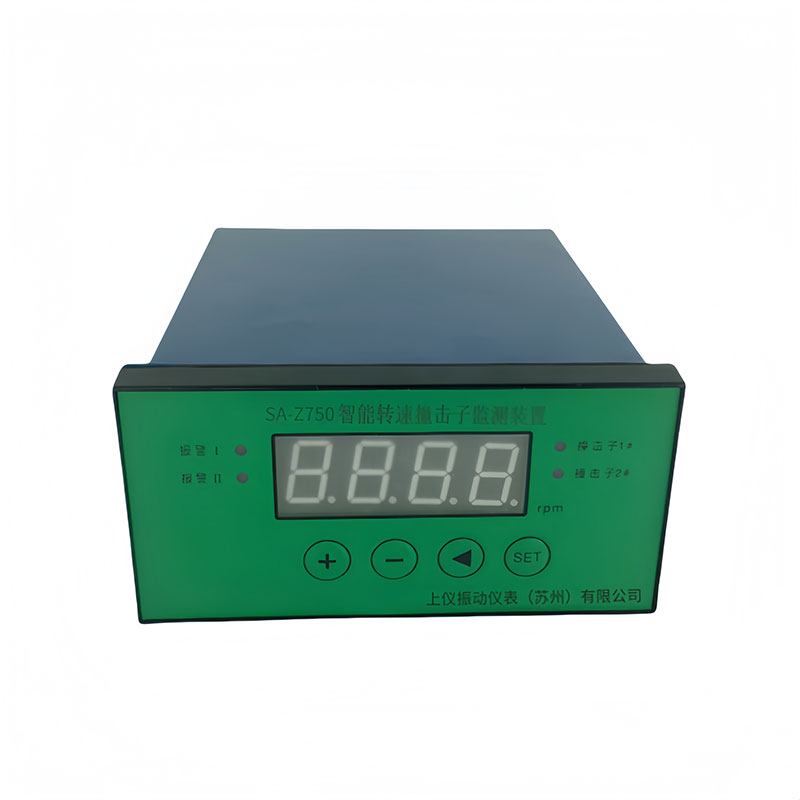

SA-Z750智能转速撞击子监测装置
产品简介:

转速是汽轮机组重要的运行监视参数,当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的,机组保安系统在汽轮机前轴承箱中装配了危急遮断器,危急遮断器撞击子在110%额定转速时产生的离心力作用下“击出”

产品详情

1、测量输入

   1)测速信号:磁阻式转速传感器信号幅度为50mV20VRMS),频响0.5 15KHz

   2)撞击子1信号:霍尔传感器;

   3)撞击子2信号:霍尔传感器;

 2、参数设置

   1)齿 数:1120(信号脉冲数与转速值的变比。当齿数=60时最低可测05/分,齿数=1时最低只测30/分,出厂时设为60);

2)报 警 值:2级报警,出厂时分别设报警Ⅰ为3300 rpm、报警Ⅱ为3360rpm

        3)报警延时:出厂时根据用户要求可设定为1~200秒,通常为1 秒;

3、测量显示

1)显示方式:四位0.8英寸LED数码管显示XXXX rpm  ,无值高位隐藏,如■XXX rpm

2)量    程:19999 rpm ,超出9999显示1---

3)分 辨 率:±1 rpm

4、测量输出

 1)电 流 量:正比于转速值的420mA电流,精度±1%,负载≤500Ω;

 2)开 关 量:输出报警Ⅰ、Ⅱ和撞击子1#、2#等4个继电器常开触点,事件发生时闭合,触点容量为2A250V AC1A28V DC

5、警示信号

   面板设报警Ⅰ、Ⅱ和撞击子1#、2#指示灯,事件发生时,相应指示灯亮。

6、环境要求

   1)使用环境:温度 0℃ ~ +50℃、相对湿度<90%不冷凝、无腐蚀、无强磁场;

   2)存储环境:温度-30℃ ~ +60℃、相对湿度<90%不冷凝、无腐蚀、无强磁场;
