一．概述

  磁敏转速传感器由磁敏电阻作感应元件，是一种新型的转速传感器。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

本齿轮转速传感器具有如下特点：
●  灵敏度高     高可靠性    寿命长   触发距离远   ●  信号触发为铁（软）磁材料

●  可实现远距离输送     抗电磁干扰能力强      ●  良好的抗冲击性和抗震性

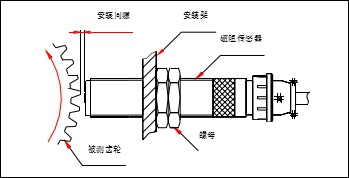

二．尺寸图

注：①齿轮尺寸参数：齿轮外径：99.3mm；齿数：60；模数：1.57  (以上尺寸只是其中一例，模数在0.5至2均可。)

②安装传感器时使尾部红色LED与引出线根部连线与齿轮平面相垂直。

③传感器引出线分别为,棕色为电源线;黑色为地线;蓝色为信号输出线。

由于安装使用方便，通用性好，广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围 50-5000Hz。(，检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接替代霍尔开关。

三．技术参数：

1.发讯频率：0-10kHz

2.供电电源：12-25V(DC)

3.负载电阻：≥1.0kΩ

4.检测距离：0.5-2.0mm （A3钢、电工钢）

5.齿轮模数：m≥1

      齿轮材料：A3钢、电工钢120℃

6.输出信号：

    波形：矩形波

     幅值：近电源电压

7.环境条件：

    温度：-40℃～125℃

    相对湿度：≤85%

8.安装螺纹：M16×1；

四．接线方式：航插或直接出线

         红色线：电源 （12V-25V）

         白色线：信号线

         黄色线：(电源负)COM.
