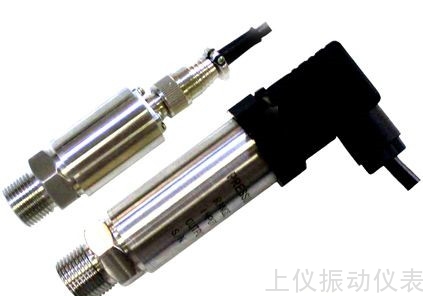

压力变送器采用先进硅压阻式压力传感器和进口硅压阻传感器及进口陶瓷电容作为信号测量元件。信号处理电路位于不锈钢壳体内，结合德国先进数字化温度补偿和非线性修正技术。智能型和数字型将传感器信号转换为标准输出信号。
产品详情
性能参数：
测量范围 | 表压 | 密封表压 | 绝压 | 负压 |
最大量程：0～3.5MPa 最小量程：0～500Pa | 最大量程：0～100MPa 最小量程：0～3.5MPa | 最大量程：0～35MPa 最小量程：0～1KPa | 最大量程：-0.1～7MPa 最小量程：-500Pa～0 | |
精 度 | 0.1%FS | 0.25%FS | ||
量 程 比 | TD 量程比：100:1（陶瓷电容10:1）， ≥10:1时精度：±[0.05+0.05( URL )]% 量程 | TD 量程比：10:1， ≥5:1时精度：±[0.25+0.05( URL )]% 量程 | ||
测量介质 | 液体、气体、及与316L 不锈钢兼容介质（标配）、 与聚四氟乙烯及陶瓷兼容介质 | 液体、气体及与304（标配）、316L 不锈钢兼容介质 | |
稳 定 性 | 0.1%FS/年，36个月误差不超过0.3%FS | 0.15%FS/年，18个月误差不超过0.2%FS | |
温度范围 |
介质温度 | -40～125℃，增加耐温80℃（低温型组合配件）， 增加100℃～ 400℃（ 中温型组合备件）， 增加400℃～800℃（高温型组合备件） | -30～80℃（标配）或-40～125℃，增加耐温80℃（低 温型组合配件），增加100℃～400℃（中温型组合备件），增加400℃～800℃（高温型组合备件） |
补偿温度 | -20～85℃ | 0～70℃或-10～80℃ | |
环境温度 | -40～85℃，﹣20～70℃（显示） | -40～85℃，-20～70℃（显示） | |
存储温度 | -40～120℃ | -40～120℃ | |
材 质 料 | 接液部件 | 316L 不锈钢（标配），哈氏合金、聚四氟乙烯 | 304不锈钢 |
传感器膜片 | 316L 不锈钢（标配），哈氏合金、陶瓷 | 316L 不锈钢 | |
密封圈 | 氟橡胶（标配）、丁腈橡胶、三元乙丙橡胶 | 氟橡胶（标配）、丁腈橡胶、三元乙丙橡胶 | |
外壳 | 304不锈钢 | 304不锈钢 | |
温度影响 | 相对一个大气压，20℃环境下：0.15%/25℃ | 相对一个大气压，20℃环境下：0.5%/25℃ | |
零点误差 | 0.1%FS(≤100KPa),0.1%（≥100KPa），可标定消 除 | 0.15%FS(≤100KPa),0.2%（≥100KPa），可标定消除 | |
过载压力 | 3x 额定值 | 2x 额定值 | |
相应时间 | ≤4HZ(阻尼可调) | ≤1000HZ | |
抗 震 动 | 20gRMS.5000HZ 条件下无变化 | 10gRMS.2000HZ 条件下无变化 | |
供 电 | 24V DC（10～32V） | 24V DC（10～36V） | |
输出信号 | 电流 | 4～20mA（两线制） | 4～20mA（两线制），0-20mA（三线制） |
电压 | ○ | 0～5v、0.5～4.5、1～5v、0～10v（三线制）等 | |
负载电阻 | U -10v
≤ 0.02 Ω | U -10v
≤ 0.02 Ω | |
电气接口 | 霍斯曼，引线式，外接式，PACKARD 连接器 | 霍斯曼，引线式，外接式， PACKARD 连接器 | |
防爆等级 | EXdⅡCT6（M 型）、EXiaⅡCT6（M 型）、（EXiaⅡCT6H 型、Y 型）（精度0.1%默认本安防爆） | ||
防护等级 | IP65(H 型)、IP68(Y、M) | ||
