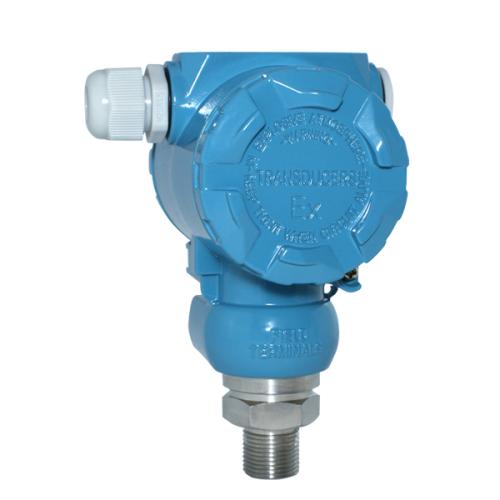

SA-361G系列工业压力变送器采用先进硅压阻式压力传感器和进口硅压阻传感器及进口陶瓷电容作为信号测量元件。结合德国数字化AD 采集技术,具有智能型电路和普通型数字
产品详情
性能参数:
测量范围
表压
密封表压
绝压
负压
最大量程:0~3.5MPa
最小量程:0~500Pa
最大量程:0~100MPa
最小量程:0~3.5MPa
最大量程:0~35MPa
最小量程:0~1KPa
最大量程:-0.1~7MPa
最小量程:-500Pa~0
精 度
0.1%FS
0.25%FS
量 程 比
TD 量程比:100:1(陶瓷电容 10:1),
≥10:1 时精度:±[0.05+0.05( URL )]%
量程
TD 量程比:10:1,
≥5:1 时精度:±[0.25+0.05( URL )]%
量程
测量介质
液体、气体、及与 316L 不锈钢兼容介质(标配)、
与聚四氟乙烯及陶瓷兼容介质
液体、气体及与 304(标配)、316L 不锈钢兼容介
质
稳 定 性
0.1%FS/年,36 个月误差不超过 0.3%FS
0.15%FS/年,18 个月误差不超过 0.2%FS
温度范围
介质温度
-40~125℃,增加耐温 80℃(低温型组合配件),
增加 100℃~400℃(中温型组合备件),增加400℃~800℃(高温型组合备件)
-30~80℃(标配)或-40~125℃,增加耐温 80℃(低
温型组合配件),增加 100℃~400℃(中温型组合备件),增加 400℃~800℃(高温型组合备件)
补偿温度
-20~85℃
0~70℃或﹣10~80℃
环境温度
-40~85℃,﹣20~70℃(显示)
-40~85℃,-20~70℃(显示)
存储温度
-40~120℃
-40~120℃
材 质 料
接液部件
316L 不锈钢(标配),哈氏合金、聚四氟乙烯
304 不锈钢
传感器膜片
316L 不锈钢(标配),哈氏合金、陶瓷
316L 不锈钢
密封圈
氟橡胶(标配)、丁腈橡胶、三元乙丙橡胶
氟橡胶(标配)、丁腈橡胶、三元乙丙橡胶
外壳
双层烤漆压铸铝
双层烤漆压铸铝
温度影响
相对一个大气压,20℃环境下:0.15%/25℃
相对一个大气压,20℃环境下:0.5%/25℃
零点误差
0.1%FS(≤100KPa),0.1%(≥100KPa),可标定消
除
0.15%FS(≤100KPa),0.2%(≥100KPa),可标定消
除
过载压力
3x 额定值
2x 额定值
相应时间
≤4HZ(阻尼可调)
≤1000HZ
抗 震 动
20gRMS.5000HZ 条件下无变化
10gRMS.2000HZ 条件下无变化
供 电
24V DC(10~32V)
24V DC(10~36V)
输出信号
电流
4~20mA(两线制)
4~20mA(两线制)
电压
○
0~5v、0.5~4.5、1~5v、0~10v(三线制)等
显 示
5 位 LCD 液晶显示(翠绿背光)、百分比形图,测
量值、百分比、mA 值显示可选及可交替显示
4 位 LCD 液晶显示、LED
负载电阻
U -10v
≤ 0.02 Ω
U -10v
≤ 0.02 Ω
电气接口
M20*1.5(标准)、G1/2
M20*1.5(标准)、G1/2
防爆等级
EXdⅡCT6、EXiaⅡCT6(精度 0.1%默认本安防爆)
防护等级
IP67(高防护)
