产品详情
产品名称:
SA-9200低频振动传感器
产品简介:

SA-9200低频振动传感器,主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的绝对振动。它的输出电压信号与振动幅值成正比。

产品详情

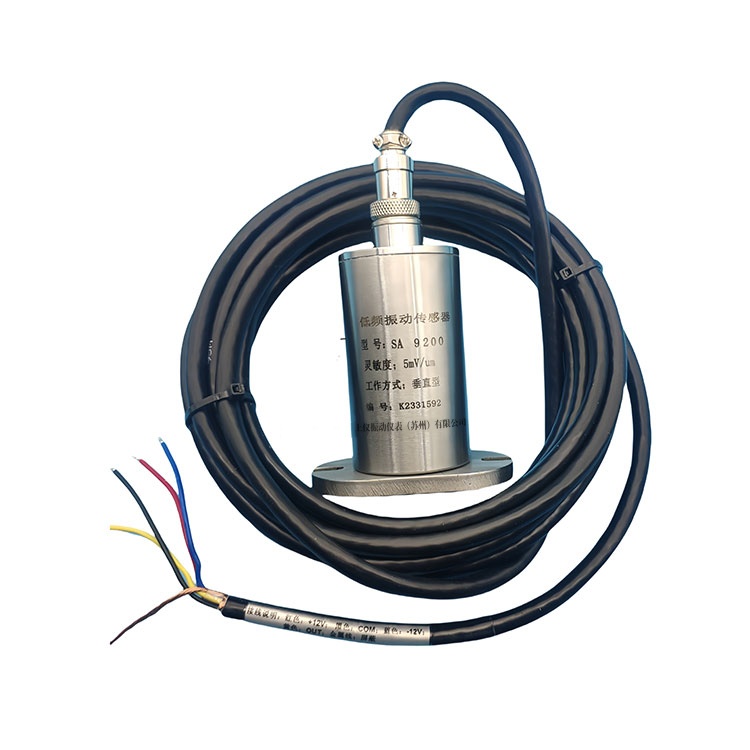

SA-9200低频振动传感器

低频振动传感器,主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的绝对振动。它的输出电压信号与振动幅值成正比。

这种传感器直接安装在机器的外部,故使用维护极为方便。

一. 基本原理

低频振动传感器是属于惯性式传感器。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁,惯性质量(线圈组件)用弹簧元件悬挂于壳体上。工作时,将传感器安装在机器上,在机器振动时,在传感器工作频率范围内,线圈与磁铁相对运动,切割磁力线,在线圈内产生感应电压,该电压信号正比于被测物体的振动速度值,对该信号进行积分放大处理即可得到位移信号。

传感器的总体设计保证它有如下使用特点:

1.感器有很低的使用频率,可以适用于低转速的转动机器。

2.相对于其它类型的振动传感器而言,低频振动传感器有较低的输出阻抗,较好的信噪比。它同一般的通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求,使用方便。

3.传感器设计中取消了有摩擦的活动元件,因此使用寿命相对很长。

4.传感器有一定抗横向振动能力(不大于10g)。
◎◎ 频率响应:0.5~200Hz(-3db)
◎◎ 灵敏度:
位移型:8mV/μm±5%(可根据客户调整)
速度型:300mV/mm/s(可根据客户调整)
◎◎ 最大可测量程:
同灵敏度相关联,灵敏度越大,量程越小。
灵敏度越小,量程越大。
◎◎ 输出形式:-10V~+10V,+2V~+18V,-2V~-18V,4~20mA
◎◎ 幅值线性度:<3%
◎◎ 供电电源:±12VDC、+24VDC、-24VDC
◎◎ 采用不锈钢材料密封焊接。
◎◎ 使用温度范围:-30~60℃
◎◎ 环境条件:防尘,防潮(95%不冷凝)
◎◎ 重量:700g(防水)
◎◎ 安装形式
1) 在底座中心孔用一个M8双头螺拴固定
2) 用两个M5的螺钉固定底座
