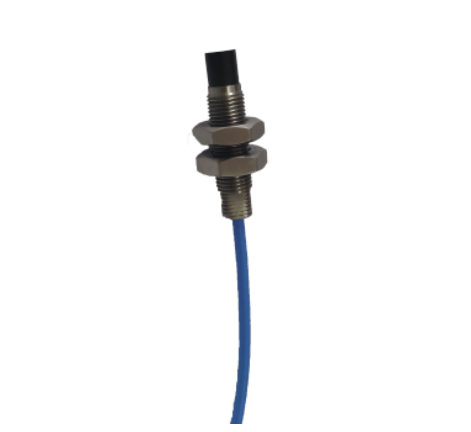

SA-3600一体化电涡流位移传感器是一款非接触式的一体化位移测量工具。是在SA-3300XL电涡流传感器的基础上，采用了新工艺和新技术，将前置器集成在探头中，去除了中间的接线环节，使其成为一体。具有可进行非接触测量、测量范围大、灵敏度高、抗干扰能力强、不受油污、蒸汽等介质影响、结构简单、安装方便等优点
产品详情
1. 被测体要求：被测体材料对传感器特性影响，以2mm对应-2 ～ -18V为例
2.被测体为为圆轴且其轴心线与探头轴心线正交时，要求被测体直径大于探头直径3倍以上，否则传感器灵敏度会降低。
3.被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm，铝等导磁性好的金属材料要求其厚度大于0.6mm.
供电范围 | 1、+12Vdc～+30Vdc（输出信号：4～20mA ；1～5V；1～10V） 2、-24Vdc（-2～-18V） 注：不同的输出方式，供电不同 |
测量量程 | 0～16mm |
输出信号 | 4～20mA；1～5V；1～10V ；-2～-18V（可选） |
线性误差 | 量程: < 12mm 误差<1% ；量程 > 13 mm 误差<1.5% |
输出方式 | 三线制（电源、信号输出、公共端） |
输出负载 | 电压输出：输出阻抗<51Ω；电流输出：负载电阻<500Ω |
信号纹波 | 电压输出：<20mV；电流输出：<30uA |
频率响应 | 0～5KHz(0.5dB) |
功耗 | <10mA(不包括输出电流) |
系统温漂 | 0.1%/℃ |
工作环境 | -25℃～85℃ |
外形尺寸 | 不同量程，具有不同的探头尺寸和壳体尺寸，具体如下说明： 1.量程0～2mm；探头直径>=8mm；壳体直径>=M10；壳体总长>=80mm 2.量程0～4mm；探头直径>=11mm；壳体直径>=M16；壳体总长>=80mm 3.量程0～8mm；探头直径>=18mm；壳体直径>=M16；壳体总长>=80mm 4.量程0～12mm；探头直径>=22mm；壳体直径>=M16；壳体总长>=80mm 5.量程0～16mm；探头直径>=25mm；壳体直径>=M16；壳体总长>=80mm 注：1.当探头直径大于壳体直径时，安装时要采取反装； |
