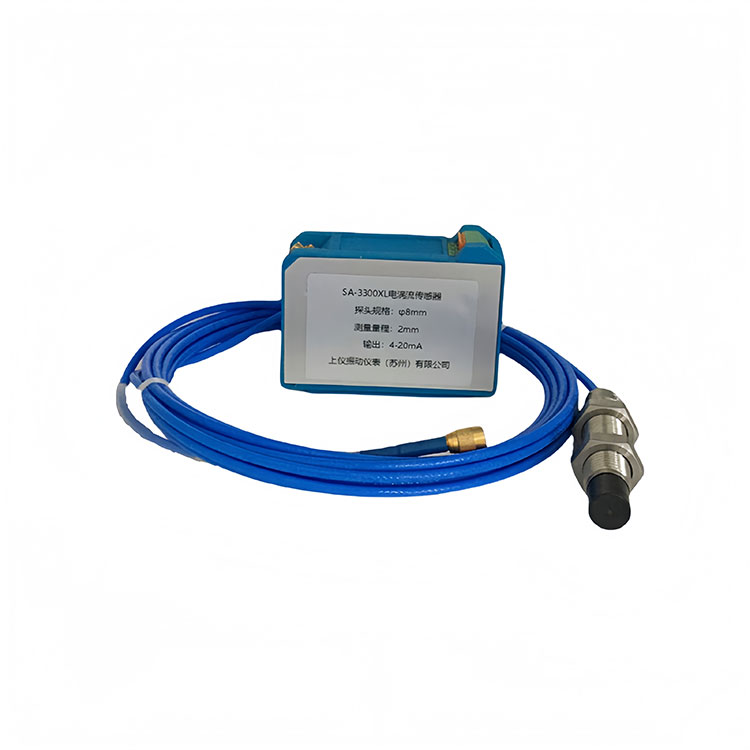

SA-3300XL电涡流位移传感器是一种能将机械位移、振动幅度或转速转换成电信号输出的测量装置，它由传感头、前置器、延伸电缆及被测导体组成，是一种非接触式测量位移、振幅和转速的理想传感器。
产品详情
工作原理
如果有一个很高的频率（一般取1MHz）电流从振荡器流入传感器线圈中，那么传感器线圈就产生一个高频率振荡磁场，如果有一片金属接近这个磁场，那么在此金属的表面就会产生电涡流。电涡流的强度是随着传感器线圈与金属之间的距离的变化而变化的，这是因为这个距离影响了传感器线圈的阻抗，所以可以用测量阻抗的方法来实现距离的测量。电涡流传感器输出一个与距离成单值函数的直流电压信号。如下图：
应用领域
CZ600电涡流位移传感器可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等大型机械
同时在材料鉴定、表面不平整度测量、金属板厚度测量、材料形变测量等应用领域也得到广泛应用。
特点
1.灵敏度高
2.分辨率高
3.测量范围宽
4.动态响应宽
5.可长线传输
6.适应性强，可在油、水、高气压、强干扰环境中工作
7.非接触地测量、监控位移、振动、转速、尺寸、厚度，无机械测量力
技术参数
探头规格 | Φ5mm | Φ8mm | Φ11mm | Φ25mm | |
探头直径 | 5 mm | 8 mm | 11 mm | 25 mm | |
测量量程 | 1 mm | 2 mm | 4 mm | 12 mm | |
线性误差 | <1% | <1% | <1% | <1.5% | |
静态灵敏度 | 根据输出信号和对应量程而定 | ||||
电源电压 | 1、+24Vdc（输出信号：1～5V、1～10V、4～20mA） 2、-24Vdc（输出信号：-2～-18V） 注：不同的输出方式，供电不同 | ||||
输出信号 | 1～5V、1～10V 、4～20mA、-2～-18V | ||||
输出方式 | 三线制（电源、信号、公共端） | ||||
分辨力 | 0.001mm | ||||
系统温漂 | 0.1%/℃ | ||||
频率响应 | 0～5KHz(0.5dB) | ||||
输出纹波 | 电压输出：<20mV；电流输出：<30uA | ||||
工作功耗 | <10mA (不包括4-20mA电流输出) | ||||
输出负载 | 电压输出：负载能力<10K 电流输出：负载能力<500Ω | ||||
标定时环境温度 | （20±5）℃ | ||||
使用 温度 | 前置器 | -30℃～+70℃ | |||
探头 | -40℃～+150℃ | ||||
电缆 | -40℃～+150℃ | ||||
重量 | 500g±3% | ||||
电缆总长 | 5ｍ或9ｍ | ||||
延伸电缆长度 | 4ｍ、4.5ｍ、8ｍ、8.5ｍ | ||||
探头电缆长度 | 1ｍ、0.5ｍ | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
绝缘电阻 | ＞500MΩ | ||||
绝缘强度 | ＞500V | ||||
前置器尺寸 | 90mm(W)×35mm(L)×70mm(H)；导轨或螺钉安装 | ||||
前置器安装 | 1、底板安装，51mm×51mm，采用四个M4×12 GB29-76螺栓安装； 2、导轨安装，可以方便地安装在标准35mm导轨上。 | ||||
前置器与探头电缆连接 | 采用SpringLoc端子，有自动紧固的功能，不需要安装工具即可接线，由于不需要螺栓固定，不会发生松动。 | ||||
