产品详情
产品名称:

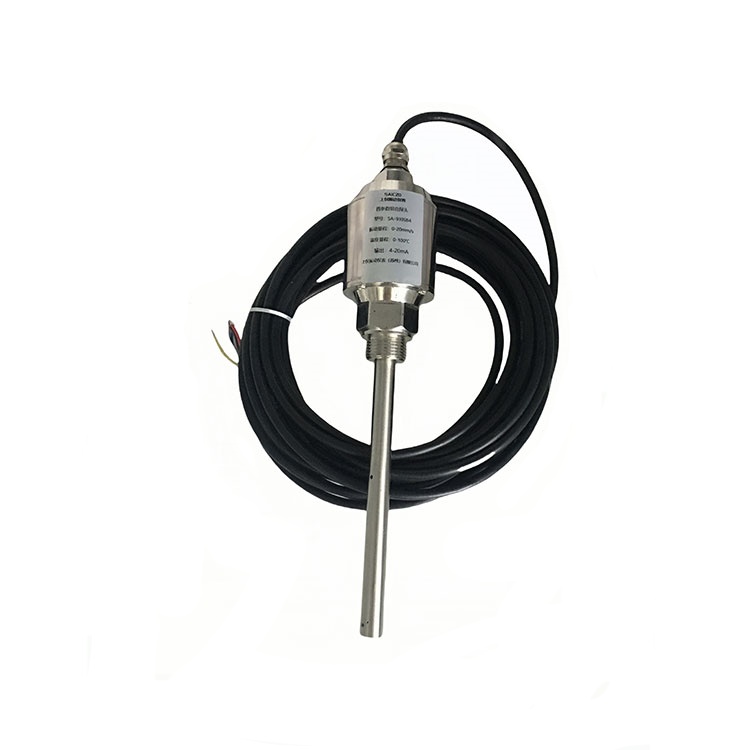

SA-939SB4四参数组合探头
产品简介:

SA-939SB4探头的突出特点在于,它的内部分别集成了X、Y、Z三个正交方向的振动探测,和润滑油温度探测。其中振动探测,采用美国原产的微机械加工工艺振动传感器,传感器获取的振动信号再经由带通滤波器、变换器、放大器、真有效值(RMS)转换器,最终由电压/电流驱动电路产生4~20mA标准电流信号输出;温度探测,由进口Pt-100铂电阻传感器,经放大变送完成4~20mA输出。

产品详情

该探头能够方便地探测出振动物体全方位、宽频带范围内的振动速度的真有效值(设备安全规范定义为烈度值),与此同时,又可以监测与振动点相伴的温度变化,因此它也适用于对其它各类大、中型旋转机械和运动设备(如鼓风机、水泵、减速机、轴承座、滚动磨擦体等)进行振动安全和温升安全的直接测量,而不必为信号转换和定标问题额外增加后续工作。



振动测量特性:X、Y、Z三个正交方向指标相同)

振动测量范围:0~20 ㎜/s ,测量输出与振动速度的真有效值(RMS)成正比,振动测量频带范围:10~1000HZ,振动测量综合误差:±1㎜/s

温度测量特性:

温度测量范围:0~100 ℃ , 温度测量综合误差:±1℃

信号输出特性:

DC/4~20mA两线制输出标准

由于受探头接线端子数量所限,探头中四个独立两线制变送器的正电源端已经在内部相连通,形成+V端。

供电特性:

最高工作电压:40V ,推荐工作电压:24 V ,空载工作电压:15V(内设电压极性反接保护),最大工作电流:30mA/每路变送器

负载特性:负载阻值范围:0~1250Ω(供电24V时) ,最大负载电阻测算(含传输线内阻): Rmax=(V15)/0.02  (其中V为供电电压)
